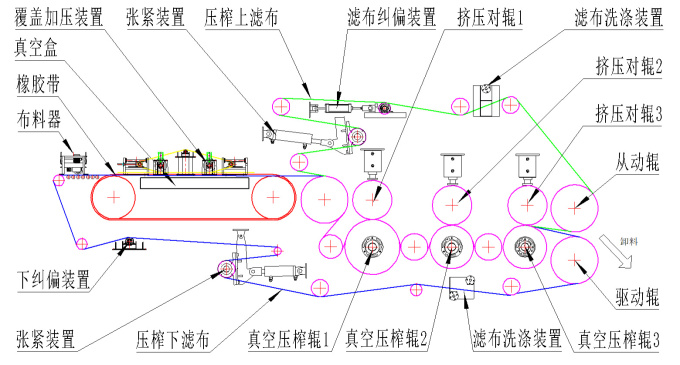

設備結構：

設備由真空覆蓋加壓脫水段和真空高壓碾壓脫水段。設備由布料器、橡膠帶、真空盒、覆蓋加壓裝置、真空高碾壓裝置、驅從動輥、濾布、濾布糾偏裝置、濾布再生裝置、機架等部件組成。它是以濾布為過濾介質充分利用真空吸力和壓榨脫水實現固液分離的設備。

工作原理：

環形膠帶由電機經減速機驅動在真空盒上連續運行，濾布鋪敷在膠帶上與之同步連續運行。工作時物料由布料器均勻地布在濾布上，當真空室接通真空系統時，在膠帶上形成真空抽濾區，濾液穿過濾布經膠帶上的排水槽匯總并由排水孔進入真空室，固體顆粒被截留而形成濾餅；濾餅隨著濾布往前運動，進入履帶覆蓋加壓區，在幾組加壓輥的壓力下，濾餅水份進脫除后被真空抽到排液罐排出，隨后濾餅由上下濾布包裹進入真空高壓深度脫水段，經過幾組真空壓榨輥與對輥的碾壓和真空抽力三重作用下繼續脫水，很大限度脫除濾餅水份，濾餅由上下濾布卸料裝置卸除；卸除濾餅后的濾布經上下清洗裝置中清洗獲得再生，再經過一組支承輥、改向輥、糾偏裝置后重新進入下一個循環過濾脫水。

技術特點：

自動化程度高，能連續完成布料、抽濾、加壓，碾壓、濾布再生等功能， 生產效率非常高。

用于各種工業過濾，工業固廢，礦山尾渣，石膏（磷石膏、檸檬酸石膏、鈦石膏、脫硫石膏），污泥，玉米芯、桔梗、中藥渣，滸苔等脫水。
